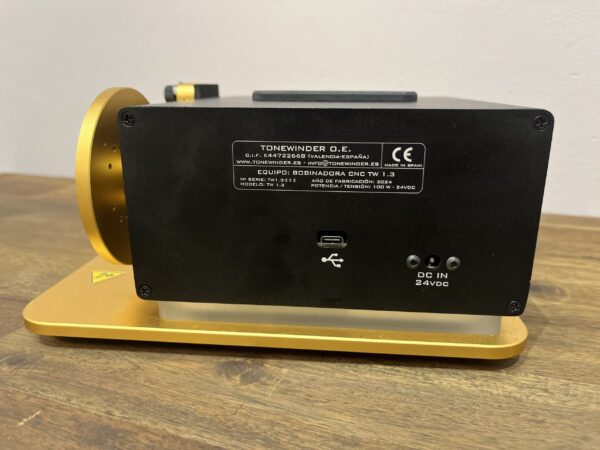

TONEWINDER 1.3

TONEWINDER 1.3 está diseñada para ser rápida y fácil de programar y trabajar con ella, utilizando tecnología CNC. Lo mejor es que no requiere conocimientos de programación, lo que la hace accesible a todos los usuarios. Con una velocidad de bobinado que puede alcanzar las 1.500 RPM, ofrece capacidades de bobinado eficientes y precisas. Los nuevos drivers de control de los motores (TMC2226) son mucho mas silenciosos y robustos.

Una de las características más destacadas de nuestra bobinadora es su sistema autónomo. No necesita un PC para controlarla, gracias a la pantalla táctil integrada de 2,8″. Esta interfaz intuitiva le permite manejar la bobinadora de forma autónoma, lo que aporta comodidad y flexibilidad. Además, sus reducidas dimensiones de 238x225x110 mm hacen que sea compacta y ocupe poco espacio.

TONEWINDER incorpora un preciso sensor de tensión en el brazo guía. Este sensor permite controlar con precisión la tensión del hilo, que puede ajustarse manualmente. Con una precisión de 1 gramo, tendrá un control exacto del proceso de bobinado. Es capaz bobinar cualquier calibre de hilo utilizado para pastillas de guitarra siendo los mas habituales desde 38 AWG hasta 45 AWG.

Además lleva instalado un potente medidor de campo magnético (GAUSSMETER), que te permite medir tus imanes con precision, con un rango lineal hasta 2.500 Gs.

Figure 1: Gaussmeter screen.

Hay cinco modos de bobinado disponibles:

Figure 2: Winding Modes.

• Modo CONSTANTE: Este modo garantiza un factor de llenado constante en toda la bobina. El factor de llenado se refiere al porcentaje de espacio ocupado por el hilo de cobre de un diámetro específico en relación con la anchura total de la bobina.
• Modo TABLA: En este modo, tiene la flexibilidad de personalizar la bobina seleccionando hasta 6 secciones diferentes. Dentro de cada sección, puede ajustar el número de vueltas y el factor de llenado deseado. Este modo permite el ajuste fino y la personalización para satisfacer sus necesidades específicas.
• Modo SCATTER: Con el modo de dispersión, puede introducir aleatoriedad y variación en el proceso de bobinado. La pastilla se bobina de forma no lineal, con el factor de llenado cambiando aleatoriamente cada pocas vueltas. Esto crea un carácter único y dinámico en la bobina. Para asegurar una apariencia uniforme, se puede aplicar un factor de llenado constante al principio y al final de la bobina.
• Modo EMULATE: Este modo permite variar el factor de llenado en tiempo real accionando el potenciómetro. Emula el proceso de bobinado manual. Una vez que consigas el patrón deseado, puedes guardarlo en memoria y replicarlo tantas veces como quieras.
• Modo MANUAL: tiene la opción de realizar el bobinado manual, guiando el hilo de cobre con las manos a la manera tradicional. Esta versatilidad se adapta a las distintas preferencias y técnicas de los usuarios.

El avanzado software incorpora una CALCULADORA DE BOBINAS, que te permite calcular el número de vueltas estimado y las dimensiones finales de la bobina, para unos datos determinados:

Figure 3: Pickup Calculator Screen.

La bobinadora de pastillas dispone de hasta 59 MEMORIAS INTERNAS para almacenar las configuraciones de sus bobinas. Si necesita más capacidad de almacenamiento, puede conectarlo a un PC mediante Wi-Fi para cargar o descargar proyectos, lo que le ofrece posibilidades de almacenamiento ilimitadas.

Las actualizaciones de software para el microcontrolador pueden realizarse cómodamente a través de Wi-Fi desde un PC, mientras que las actualizaciones de software de la pantalla táctil se realizan mediante una tarjeta microSD.

Para ayudarle a lo largo de la operación, Tonewinder cuenta con AYUDA INTERACTIVA en todas las pantallas. Al pulsar sobre la descripción de cualquier parámetro, una pantalla específica proporciona información detallada y los valores recomendados para un uso óptimo.

La nueva versión del software cuenta con una AMPLIA BIBLIOTECA de modelos de pastillas de guitarra y bajo más usados, que también incluyen un diagrama de bobinado para facilitar su seguimiento.

Figure 4: Pickup Library and details.

La bobinadora calcula las vueltas por capa (TPL) en función de los parámetros introducidos, lo que garantiza la precisión y la coherencia del proceso de bobinado.

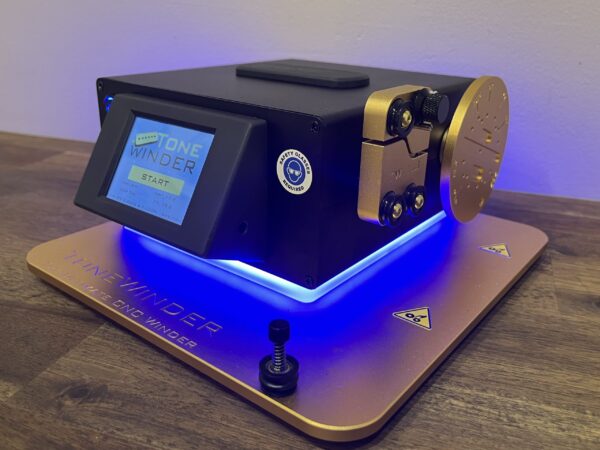

La seguridad es una prioridad en nuestro diseño. Tonewinder incorpora una luz en la base, que parpadea intensamente para avisarle de cualquier problema durante el bobinado. Esta función puede desactivarse desde el software si es necesario. Además, antes de iniciar el bobinado, realiza un número programado de vueltas iniciales para acomodar el hilo en la bobina, igual que en el proceso de bobinado tradicional, y al finalizar la bobina siempre deja las ultimas vueltas de hilo junto a la base inferior de la bobina.

También es posible realizar ajustes durante el bobinado. Si no ha ajustado correctamente los parámetros de base o altura, puede corregir esta desviación mientras el bobinado está en curso modificando el offset.

El parámetro “Delta” es un aspecto importante de nuestra bobinadora de pastillas. Se refiere a una pequeña distancia fijada a las alas de la bobina donde no hay alambre. Este elemento de diseño evita la sobrecarga del alambre o la deformación de las alas, garantizando la longevidad y la calidad del producto final.

Se proporciona INFORMACION EN TIEMPO REAL durante el bobinado, mostrando el número de vueltas de la bobina actual, las capas bobinadas, el factor de llenado, el tiempo restante y la tensión del hilo. Estos datos le permiten supervisar el progreso y realizar los ajustes necesarios sobre la marcha.

Para obtener resultados uniformes, Tonewinder incorpora un sensor de inicio (Home), que hace referencia al brazo en el mismo punto antes de cualquier operación, manteniendo una posición de inicio fiable.

Los requisitos de mantenimiento son mínimos. La lubricación mensual de los fieltros y los cojinetes con aceite garantiza un funcionamiento sin problemas, mientras que un engrase anual del mecanismo de accionamiento del brazo guía lo mantiene en óptimas condiciones.

La bobinadora incorpora dos disparadores de seguridad. Uno detecta problemas relacionados con el plato de bobinado, como una rotación incorrecta o una parada completa. El otro disparador detiene el proceso de bobinado si la tensión del hilo supera los límites predefinidos (inferior y superior), evitando así roturas de hilo de cobre durante el bobinado.

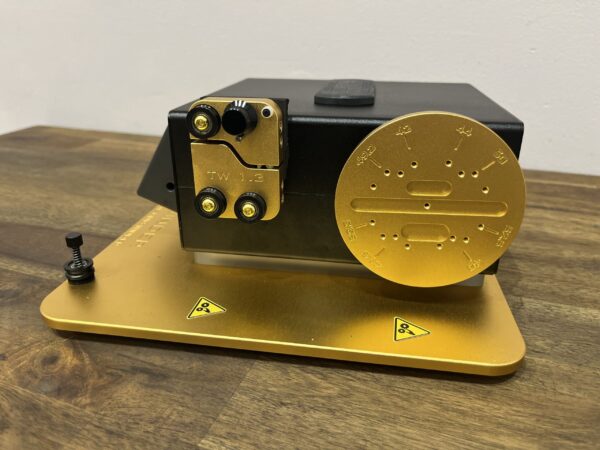

El plato de nuestra bobinadora de pastillas incluye orificios para alojar los imanes que sobresalen de las pastillas individuales o los ojales de la base, lo que mejora la compatibilidad con el 99,9% de los modelos de bobinas comerciales.

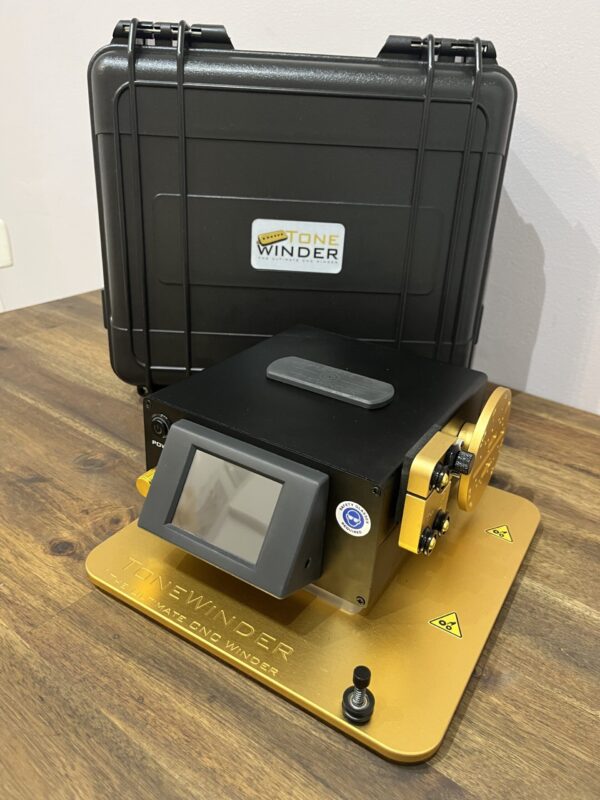

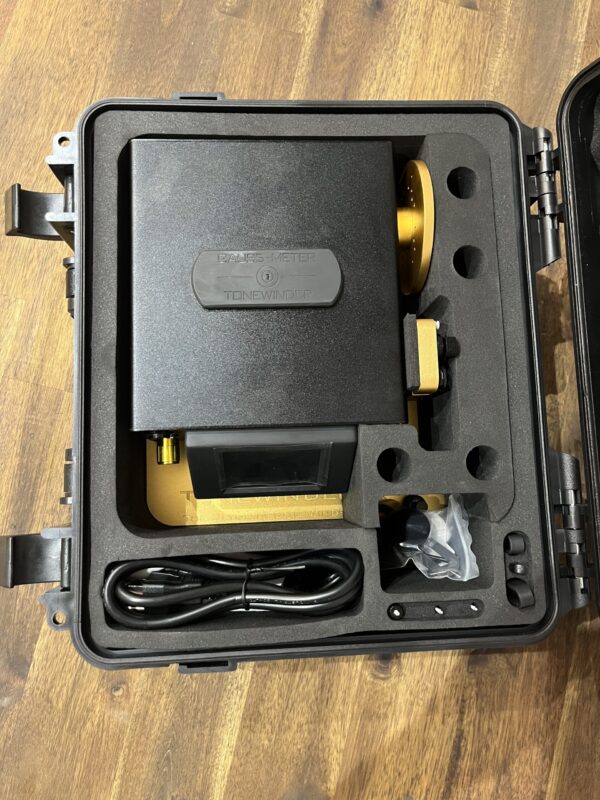

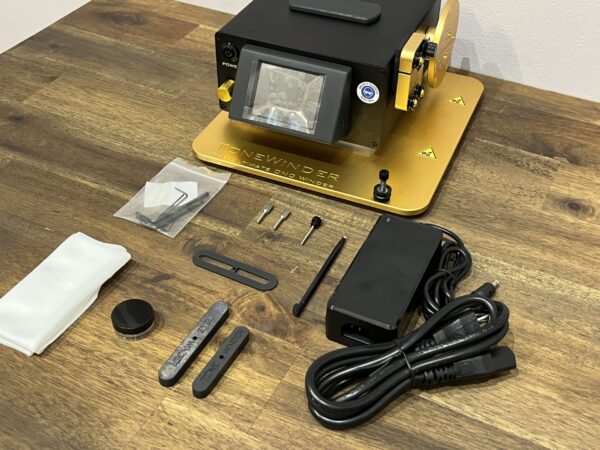

Tonewinder 1.3 se suministra dentro de una formidable maleta fabricada en ABS, que la protege contra impactos, presión, polvo y humedad.

Esta versión se suministra sin el ATC (Automatic Tension Control), pero es facilmente actualizable en campo adquiriendo el kit de actualización del ATC.

Por último, nuestra Tonewinder es capaz de devanar bobinas de hasta 110 mm de longitud. Si necesita una distancia mayor, se puede modificar fácilmente para adaptarla a sus necesidades específicas.
