¿QuÉ es tonewinder?

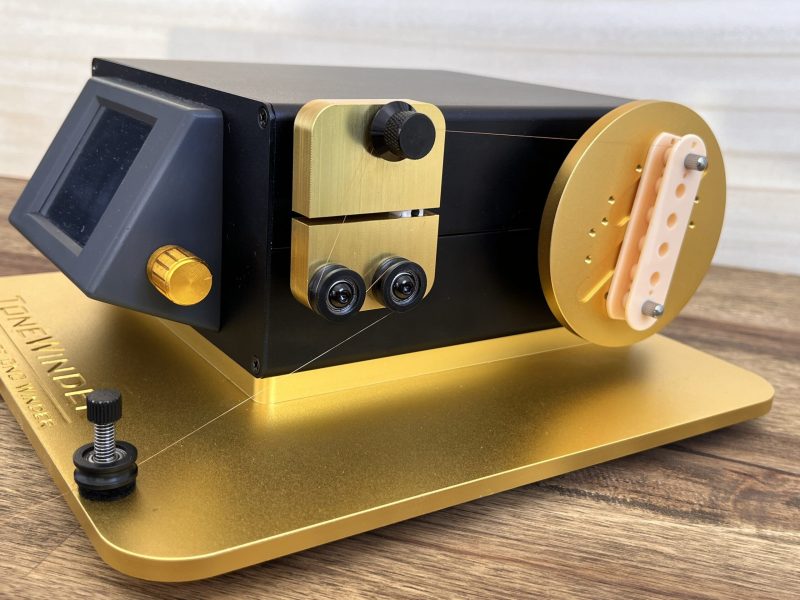

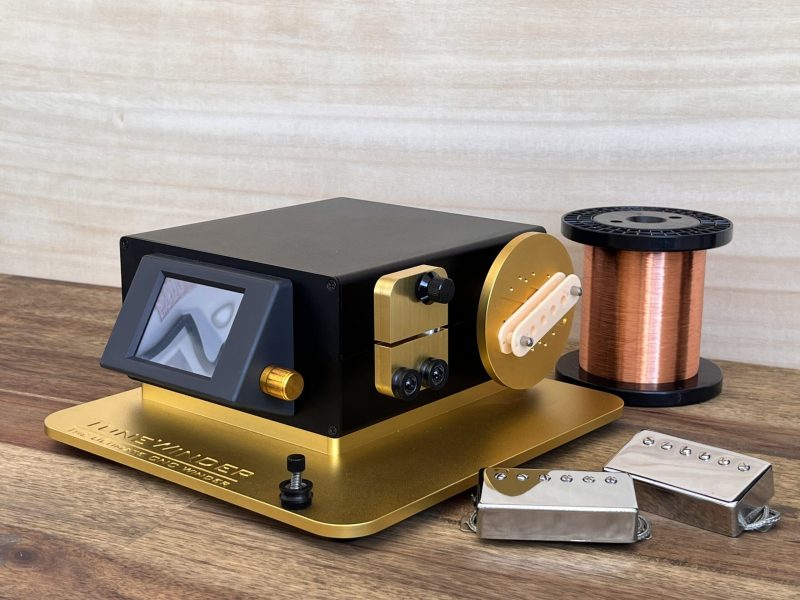

ToneWinder es un bobinador de control numérico por computadora (CNC), cuya función principal es poder bobinar pastillas de instrumentos musicales (guitarras, bajos, etc…) de una manera totalmente automática y autónoma (sin dependecia de ordenador), todo ello gestionado desde la pantalla táctil frontal.

Puedes bobinar pastillas de instrumentos musicales, haciéndolo con la exactitud que te ofrece una CNC, cuya ventaja es controlar en todo momento la posición del hilo que estás bobinando, la velocidad de rotación de la bobina y la tensión real sobre el hilo. De esta manera puedes programar el bobinado automático de la manera que mas te guste con el objetivo de conseguir un determinados matices en el sonido de la pastilla. También se puede trabajar de manera semiautomática, realizando el guiado del hilo manualmente.

A diferencia de otras CNC, gracias al avanzado software y a la pantalla táctil, ToneWinder te permite trabajar de una manera muy sencilla, sin tener conocimientos de programación o informática, y sin estar conectado a ningún ordenador, de manera totalmente autónoma.

PRINCIPALES VENTAJAS DE TONEWINDER

1. FÁCIL MANEJO / USO SENCILLO:

Gracias al avanzado software y a la pantalla táctil, ToneWinder te permite trabajar de una manera muy sencilla, sin tener conocimientos de programación, y sin estar conectado a ningún ordenador, de manera totalemente autónoma.

2. SISTEMA AUTÓNOMO:

Al disponer de una pantalla táctil, no necesita estar conectado a ningún ordenador para realizar cualquier cambio en su configuración

3. DIMENSIONES REDUCIDAS / DISEÑO COMPACTO:

ToneWinder es un instrumento de dimensiones reducidas, a la par que potente y versatil, lo que te permite por utilizarlo en cualquier lugar

4. INCORPORACIÓN DE SENSOR DE TENSIÓN DEL HILO:

Incorpora un extraordinario sensor de tensión, capaz de detectar cambios en la tensión del hilo de un solo gramo. Este sensor tiene doble función, por una parte te permite monitorizar/modificar a tiempo real la tensión aplicada al hilo durante el bobinado, y por otra, paralizar el bobinado de la pastilla en caso de rotura del hilo.

5 . FLEXIBILIDAD/VERSATILIDAD:

ToneWinder te permite bobinar una pastilla con diferentes estrategias de bobinado (constant, table, scatter, emulate, manual), a la vez que te permite guardar/recuperar esos ajustes en memoria para reproducirla exactamente igual en otro momento, sin necesidad de PC.

6. ACTUALIZACIÓN DE FIRMWARE SIN CABLES:

Las actualizaciones de firmware en ToneWinder son sencillas de realizar, pudiendo descargar gratuitamente la última disponible desde esta web, y realizando la actualización a través de una red wifi local, sin necesidad de cables. Para la actualización del firmware de la pantalla es necesario el uso de una tarjeta Micro SD.

7. DISEÑO CON CONCIENCIA ECOLÓGICA:

ToneWinder se ha diseñado y construido desde la conciencia ecológica, utilizando gran parte de materiales reciclados/reciclables y/o biodegradables, siendo 100% reciclable, con un gran número de partes reutilizables

DISEÑO Y PRESTACIONES

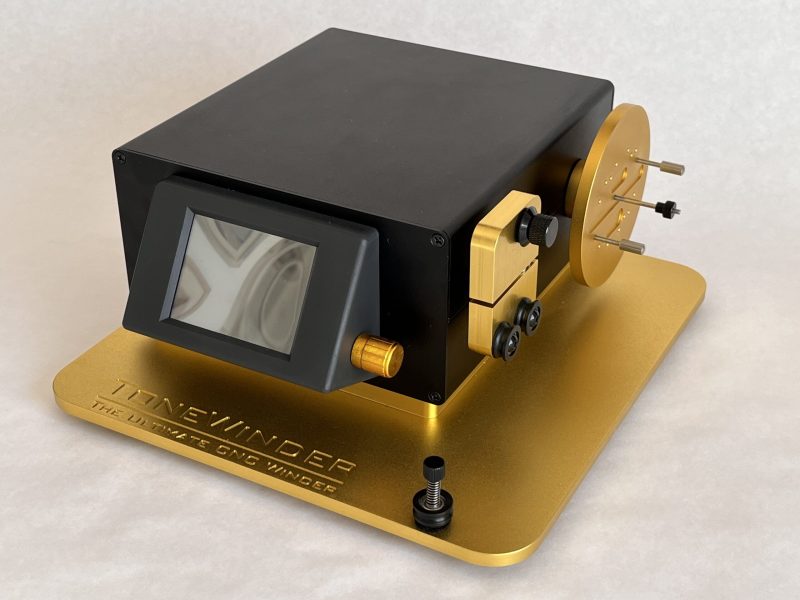

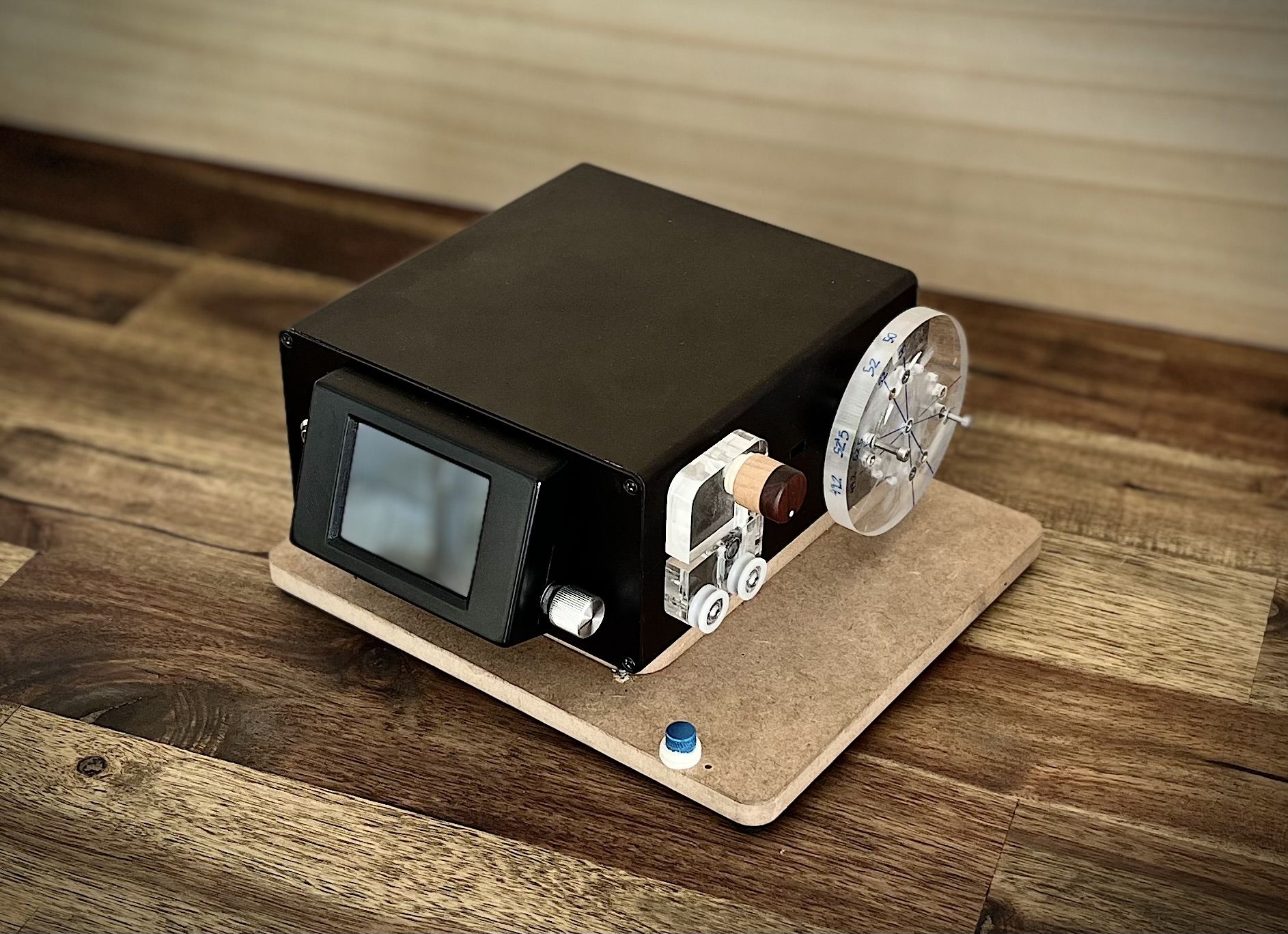

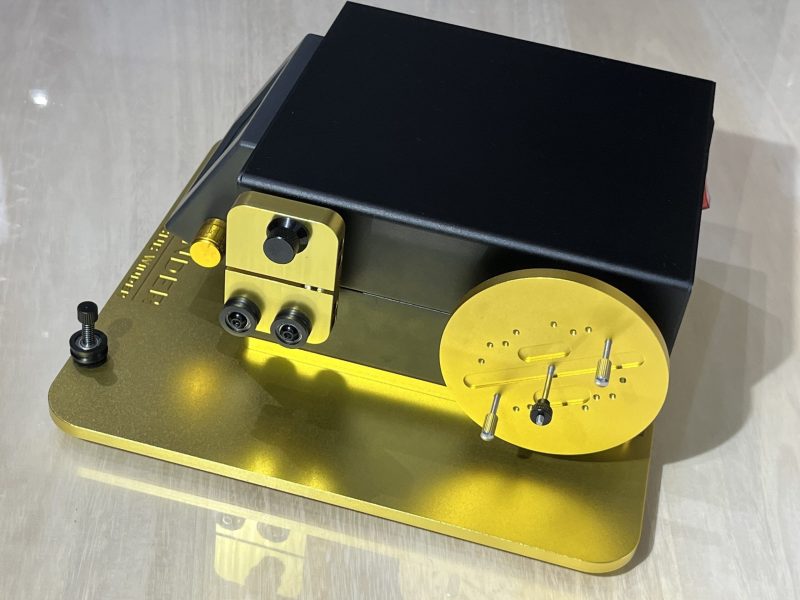

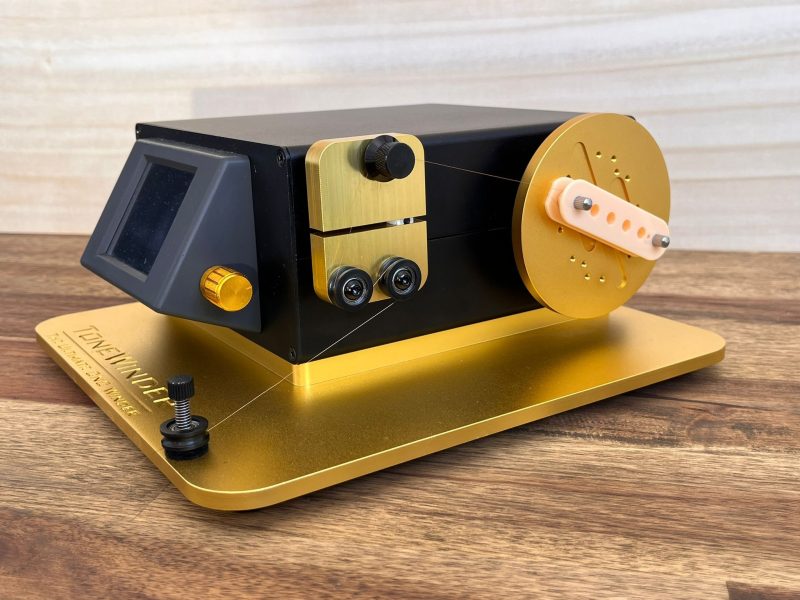

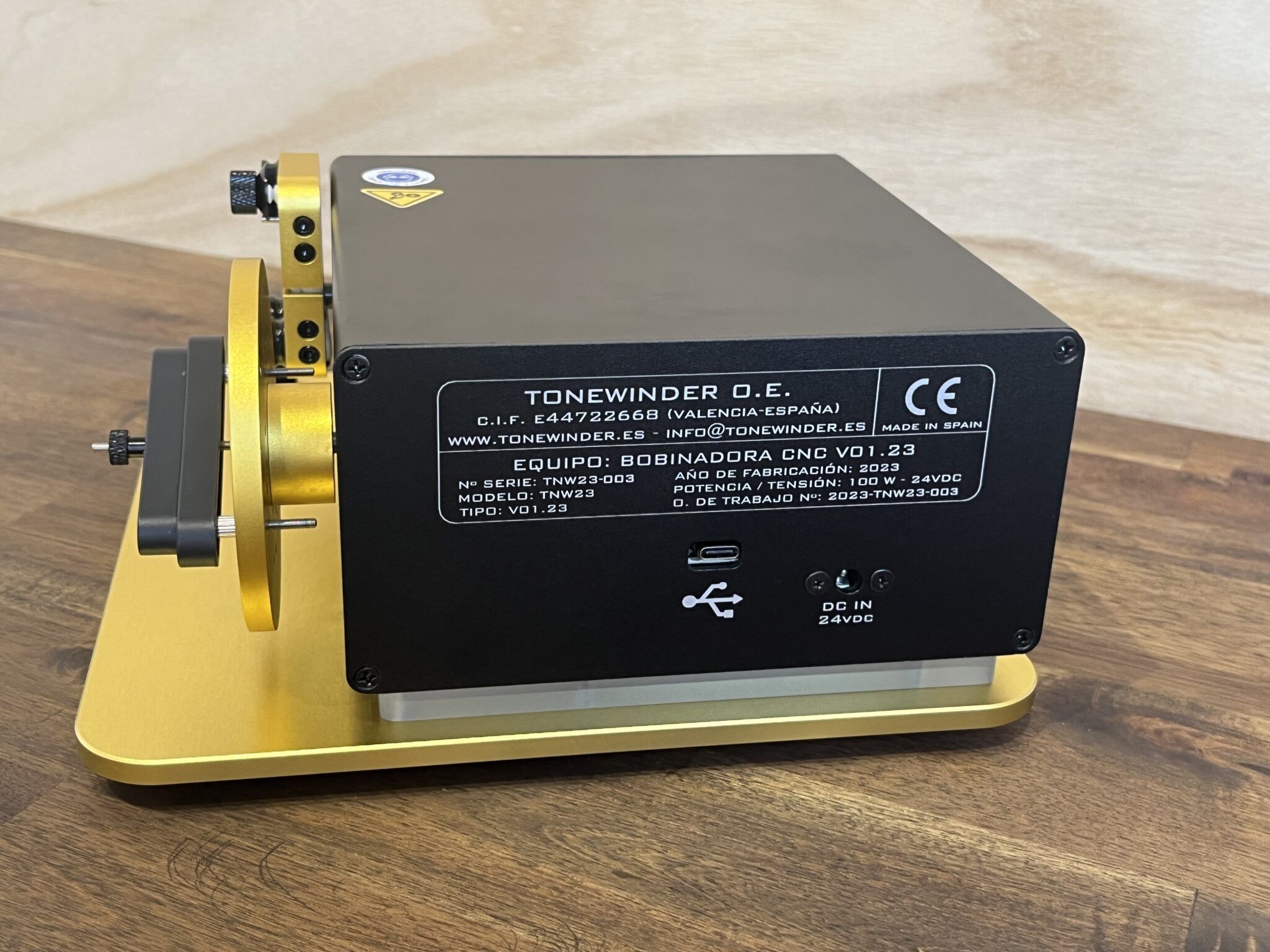

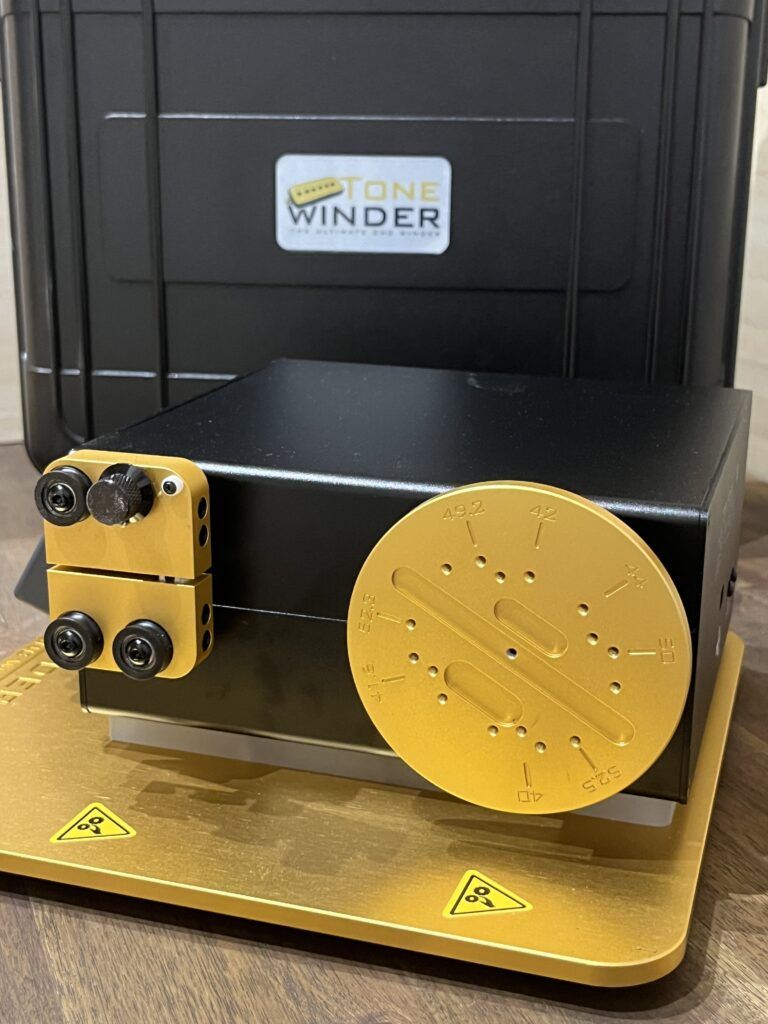

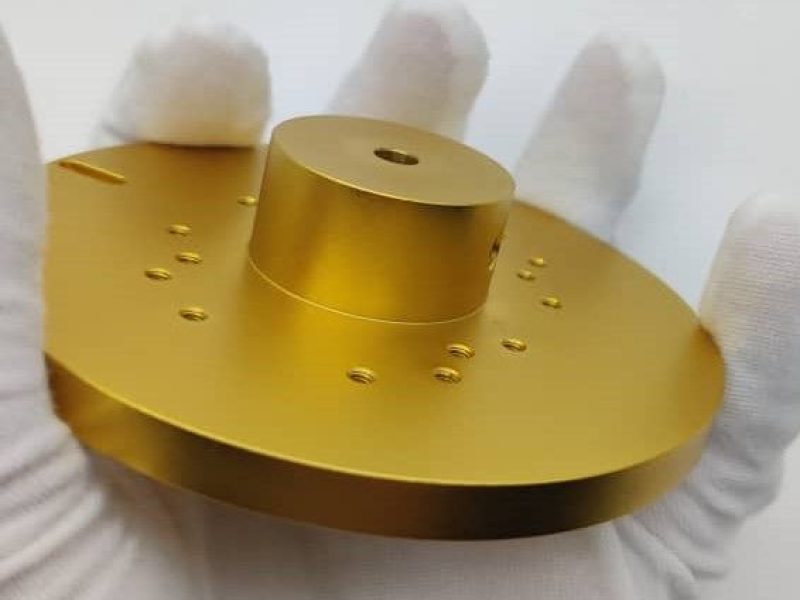

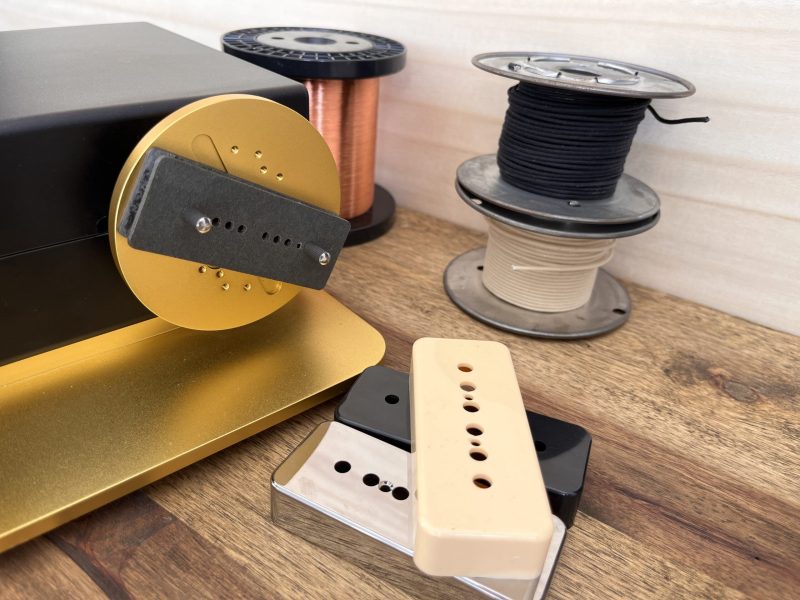

ToneWinder es una máquina bobinadora CNC de dimensiones reducidas, con marcado CE, compuesta por dos motores paso a paso de gran resolución. Un motor se encarga de la rotación de la bobina, pudiendo llegar hasta las 1.500 RPM, y el otro motor se encarga del preciso guiado del hilo en la bobina.

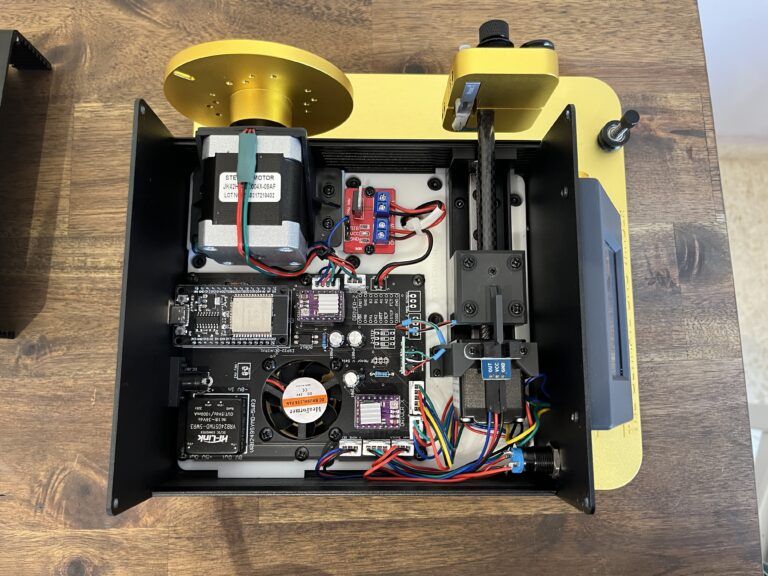

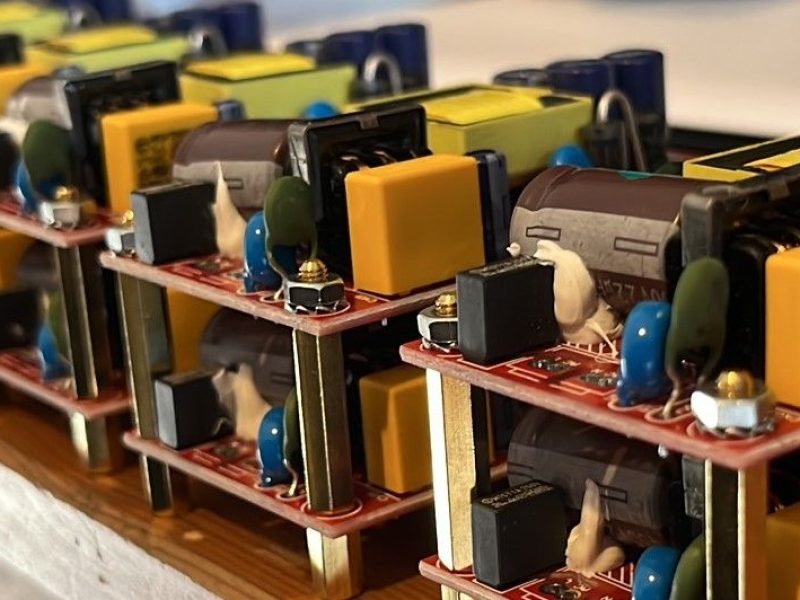

Para el control de estos motores se utiliza un microcontrolador ESP32 Wroom, de doble núcleo y una frecuencia máxima de trabajo de 240Ghz y 512 Kb de SRAM. Los drivers de control de motores son DRV8825. Además, lleva un sensor tacométrico en el eje Y, para verificar el correcto giro del motor sin perdida de pasos y avisar al usuario de un posible enclavamiento del motor. Dispone también de un sensor de posicionamiento inicial en el motor X, y un sensor de tensión de hilo de elevada precisión, capaz de medir, a tiempo real, la tensión que está soportando el hilo, para poder ajustarla manualmente, incluso de detener automáticamente la bobina en caso de rotura del hilo. La precisión de este sensor es de 1 gr. El suministro eléctrico se realiza mediante una fuente conmutada doble de 5 y 24 voltios, capaces de trabajar con 230vac/50hz o 115vac/60Hz.

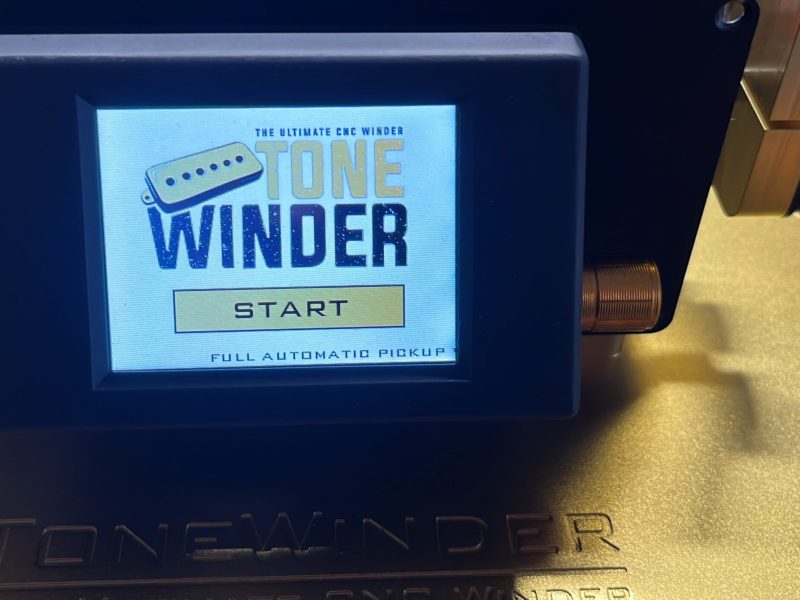

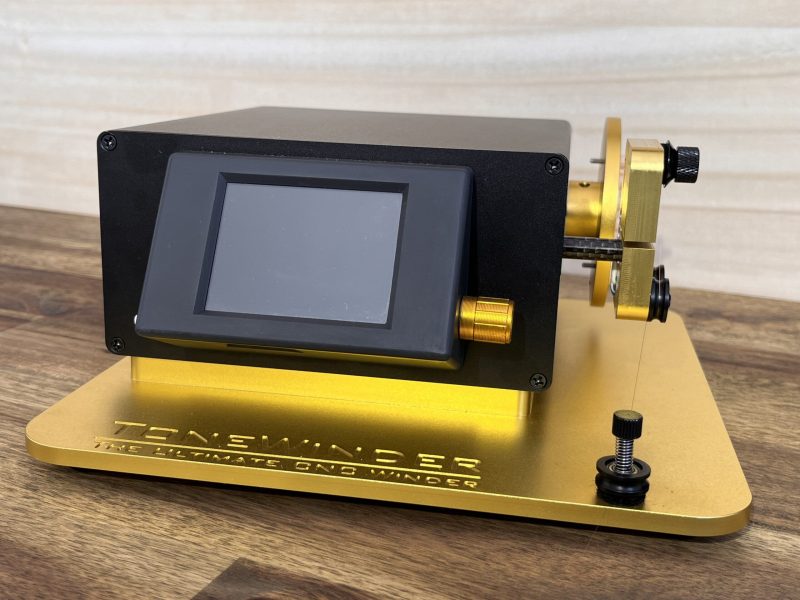

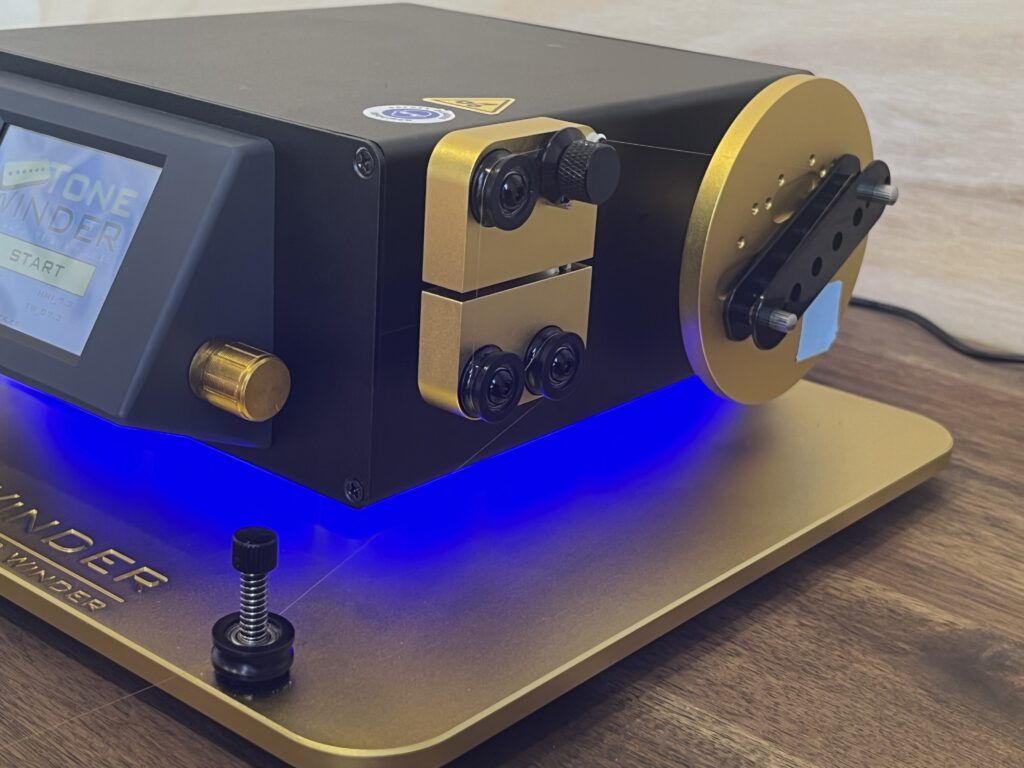

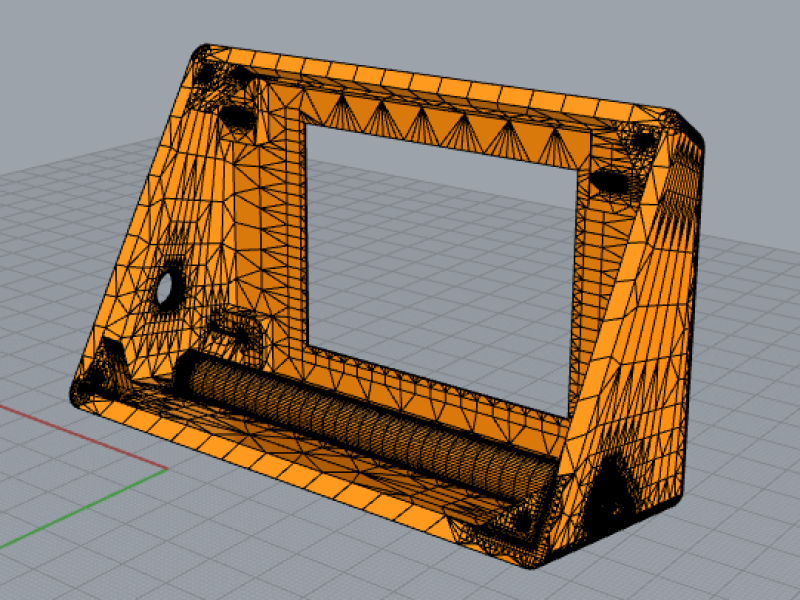

Todo está integrado dentro de una caja ventilada de aluminio, en la que se dispone una pantalla táctil de 2,8 pulgadas, desde la que se puede controlar sin necesidad de estar conectada a un ordenador (autónoma).

Las carácterísticas principales, que hacen que sea única en el mercado son:

Totalmente Automática.
Fácil manejo, mediante su pantalla táctil.
Autónoma, sin dependencia de PC.
Medición de la tensión del hilo integrado.
Clonado de bobinas creadas en modo pseudo-manual (Emulate).

MODOS DE BOBINADO:

Tonewinder permite crear pastillas mediante cinco estrategias diferentes, para conseguir un determinado sonido. Estos modos son:

CONSTANT: Este es el modo mas sencillo, y realiza la bobina con un factor de llenado constante (filling factor, que es el porcentaje de llenado, por hilos de ese diámetro, del ancho total de la bobina).

TABLE: En el modo tabla te permite realizar una bobina de manera similar al modo constante, pero pudiendo seleccionarhasta 6 tramos distintos donde puedes variar el factor de llenado. En cada uno de los bloques se debe seleccionar el número de vueltas a realizar y el factor de llenado deseado.

SCATTER: Puedes bobinar la pastilla de manera aleatoria o desordenada, modificando aleatoriamente el factor de llenado cada cierto número de vueltas. En el inicio y final de la bobina puedes aplicar un factor de llenado constante para que su apariencia sea uniforme.

EMULATE: Te permite variar manualmente el factor de llenado en cada momento, mediante el accionamiento de un potenciometro. También te permite guardar estos parámetros durante el bobinado para poder clonar la pastilla bobinada el número de veces que tu desees.

MANUAL: Con el modo manual, el guiado del hilo se dasactiva y se coloca en una posición que te permite realizar el guiado del hilo de manera manual. Además, mediante el accionamiento del potenciometro, puedes variar la velocidad de bobinado manualmente.

Gallery

GalERIA

VIDEOS

En el siguiente video se muestra el funcionamiento de la pantalla táctil.

Ejemplo de bobinar una pastilla desde una plantilla existente.

Video sobre manteniemiento de Tonewinder.

Video del paro de bobinado por exceso de tensión.

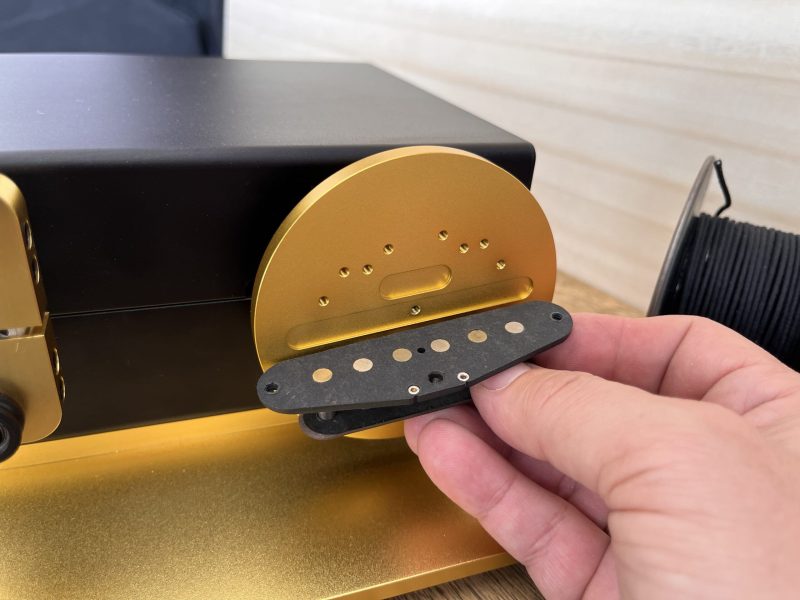

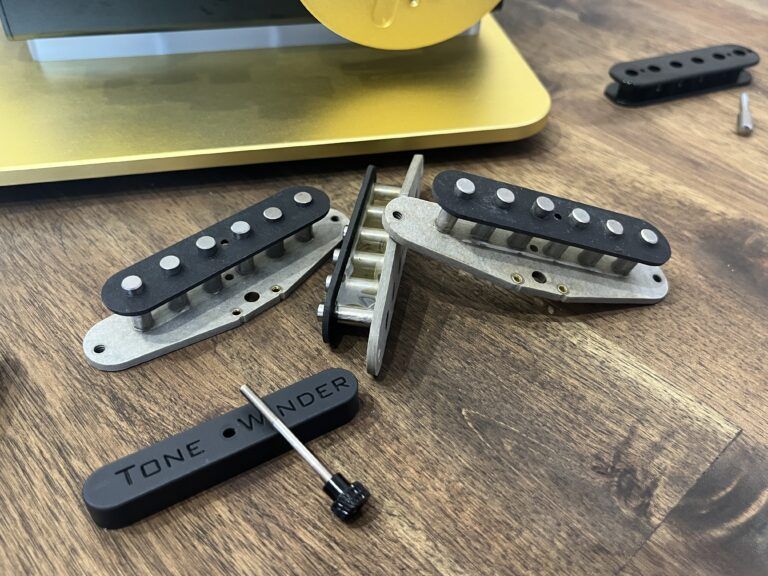

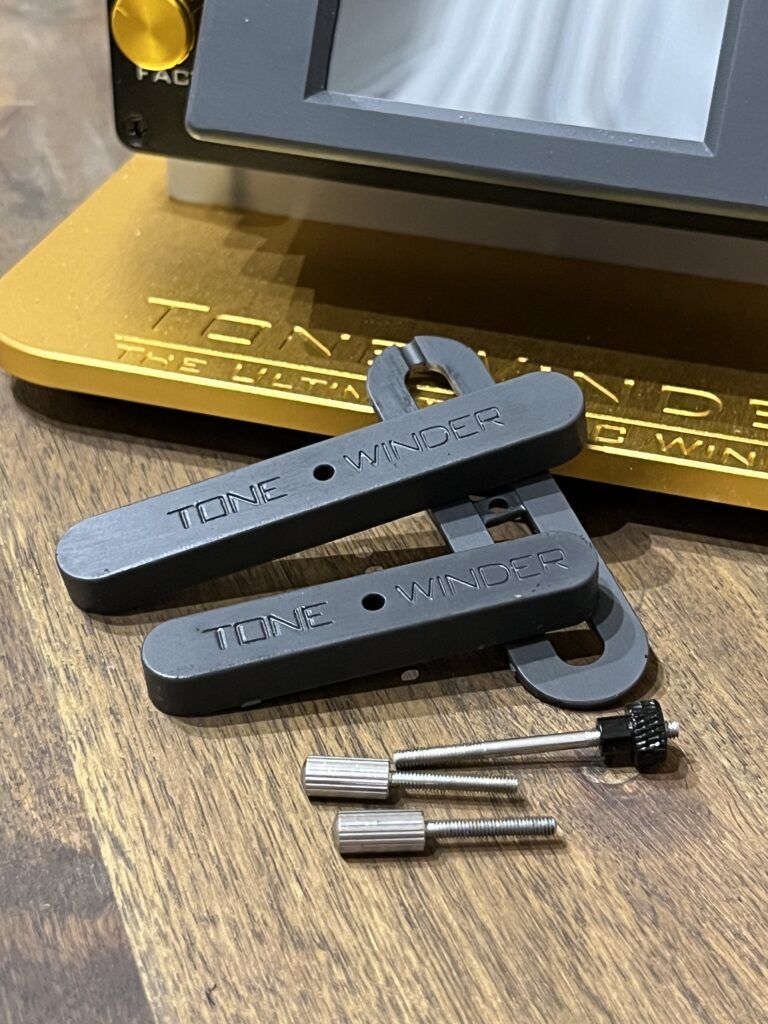

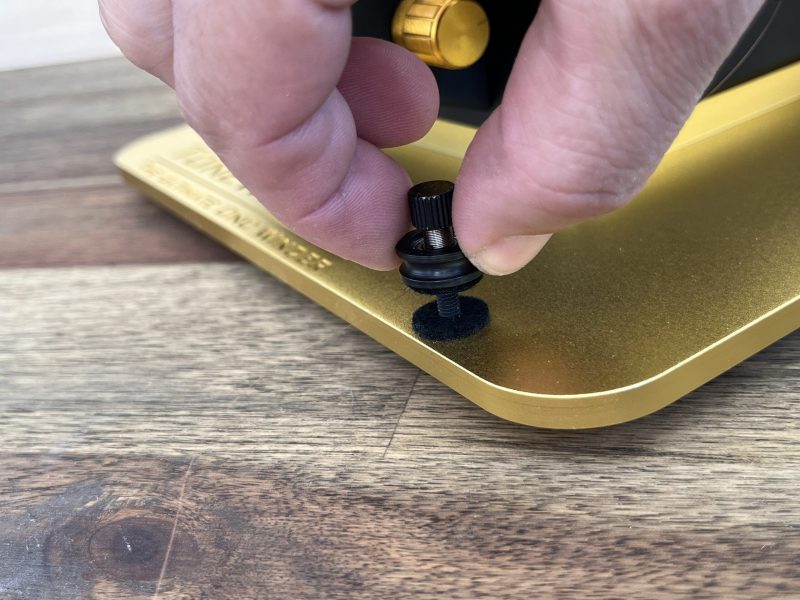

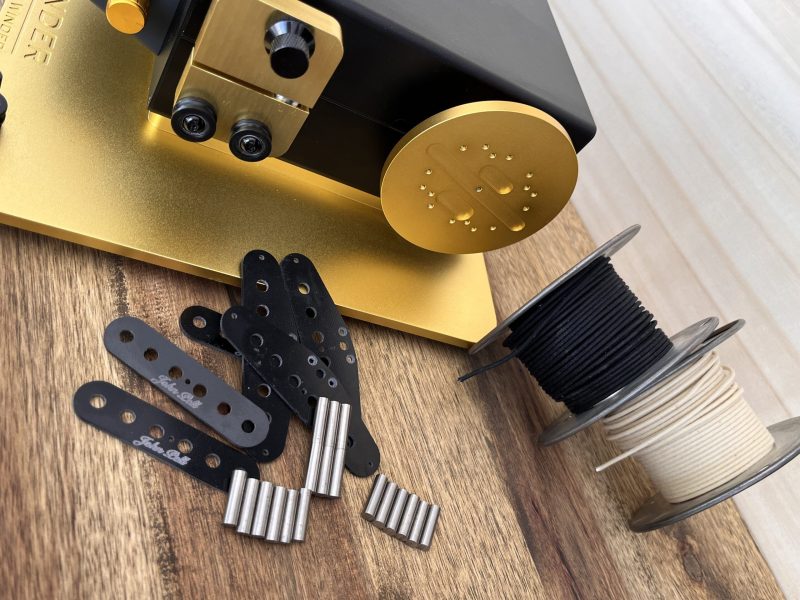

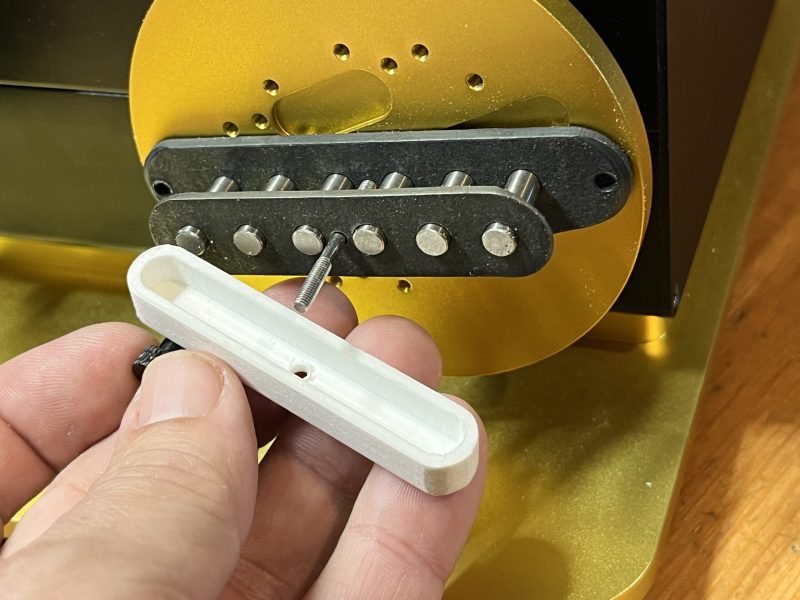

Como fijar una pastilla sencilla.

Como clonar tus propias pastillas.

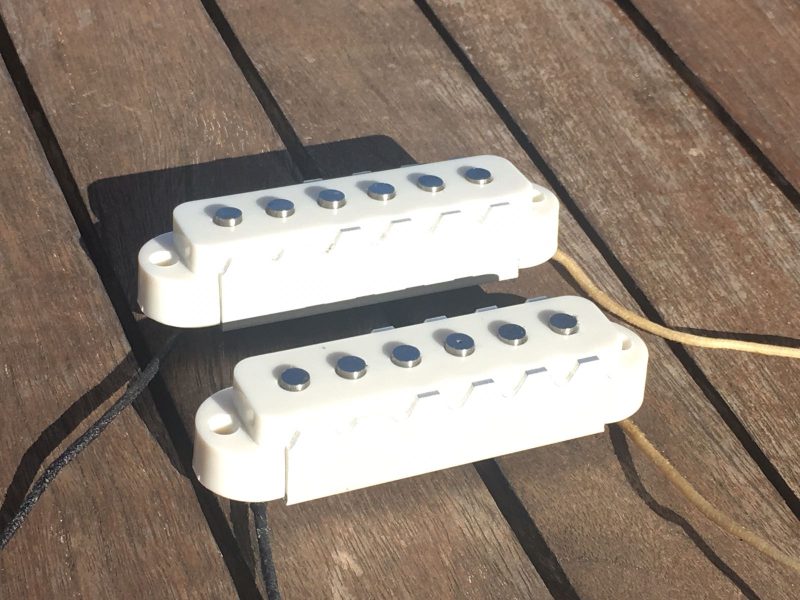

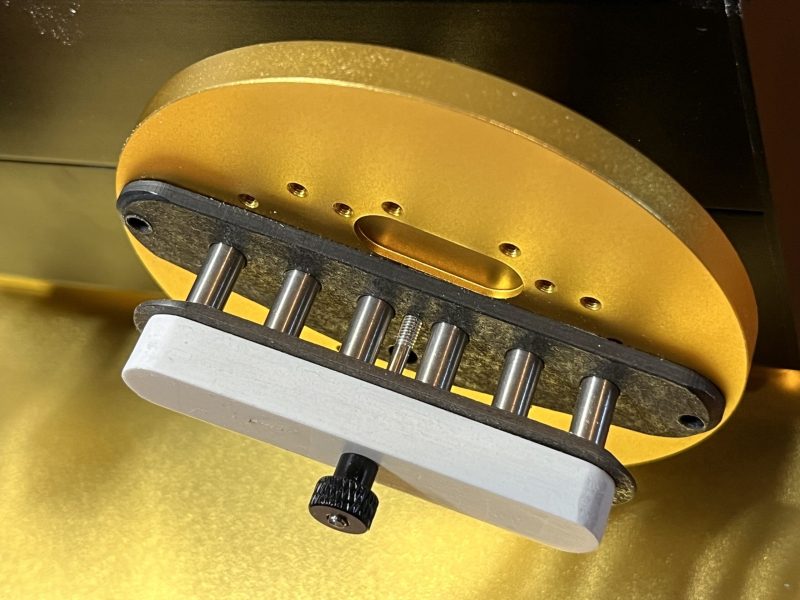

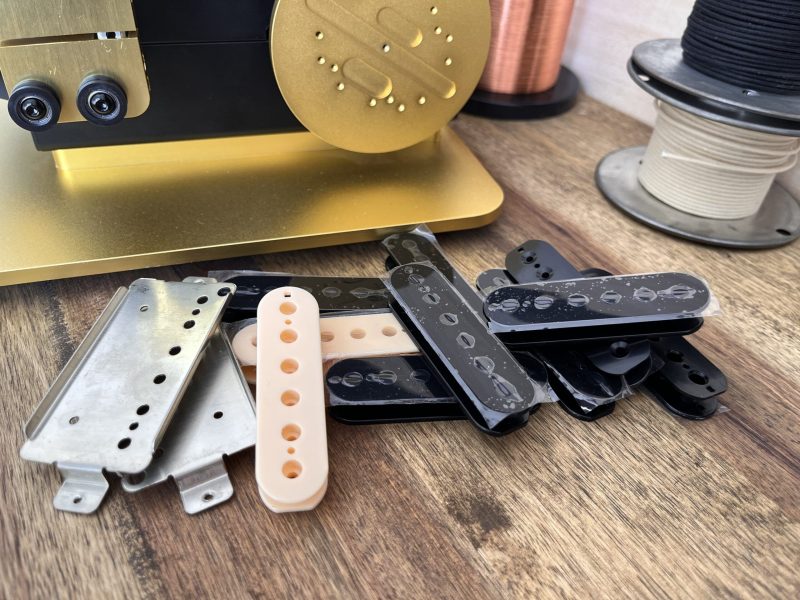

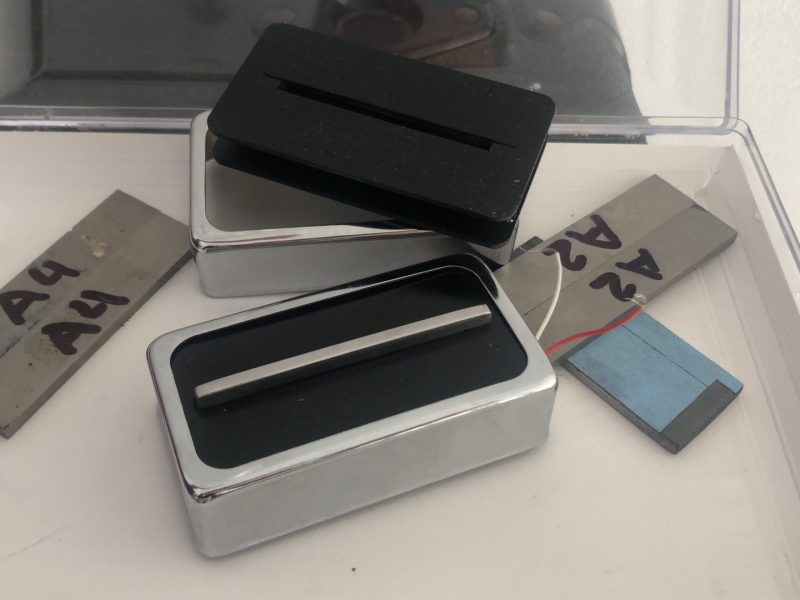

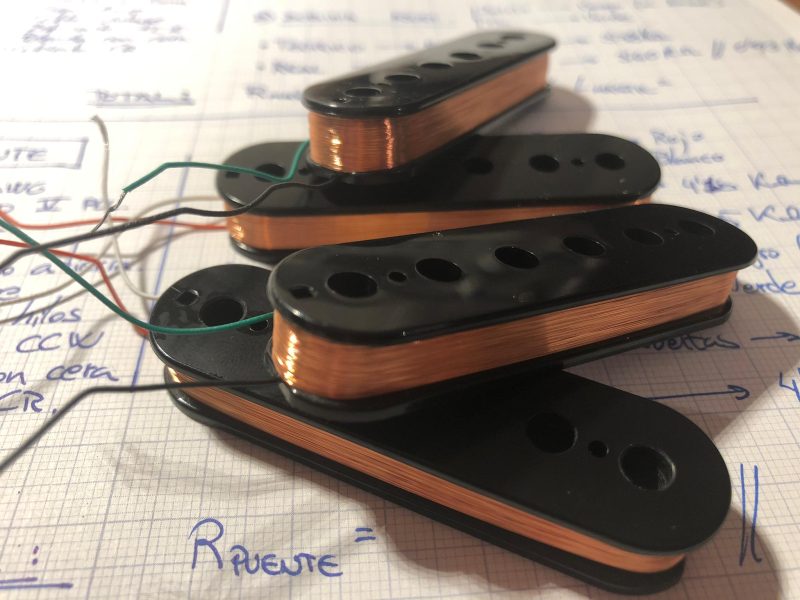

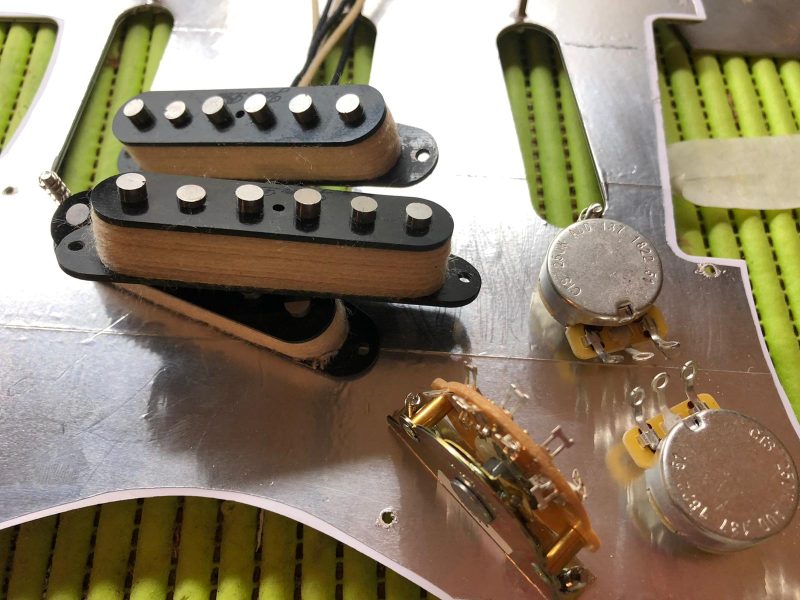

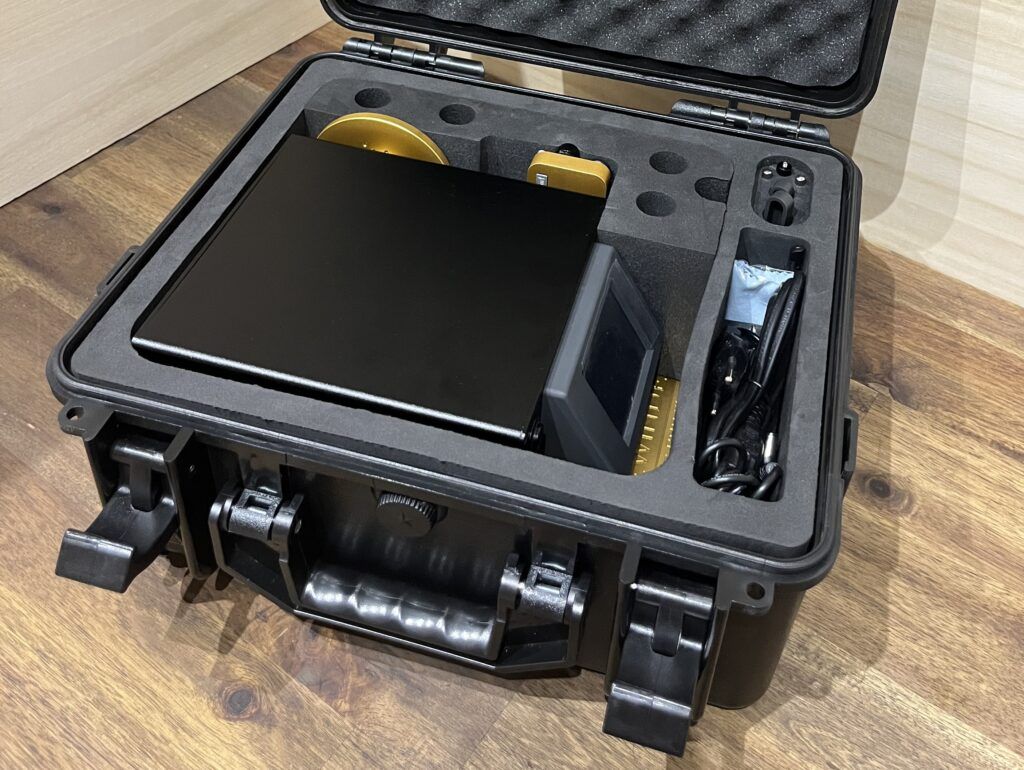

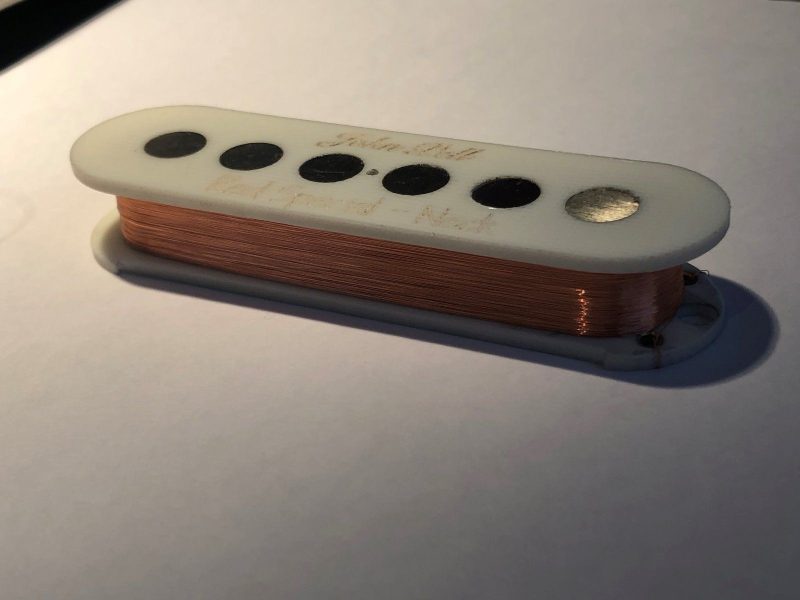

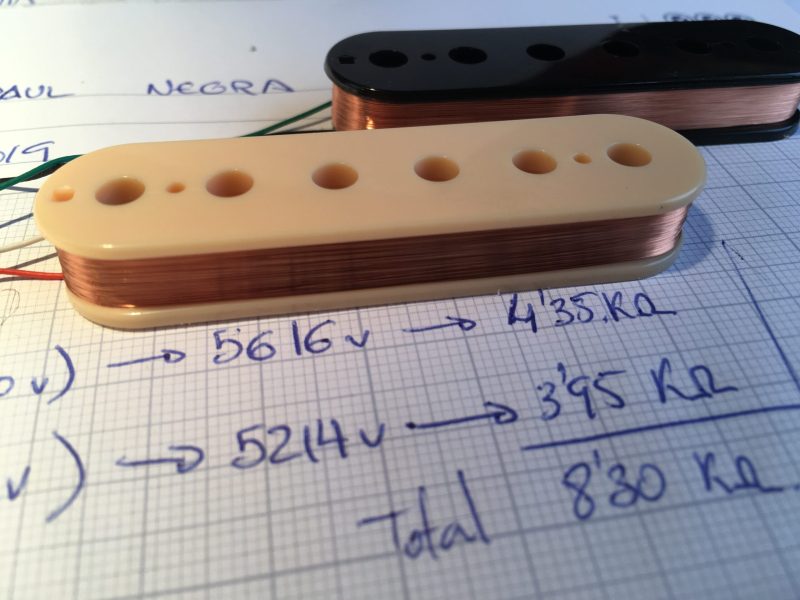

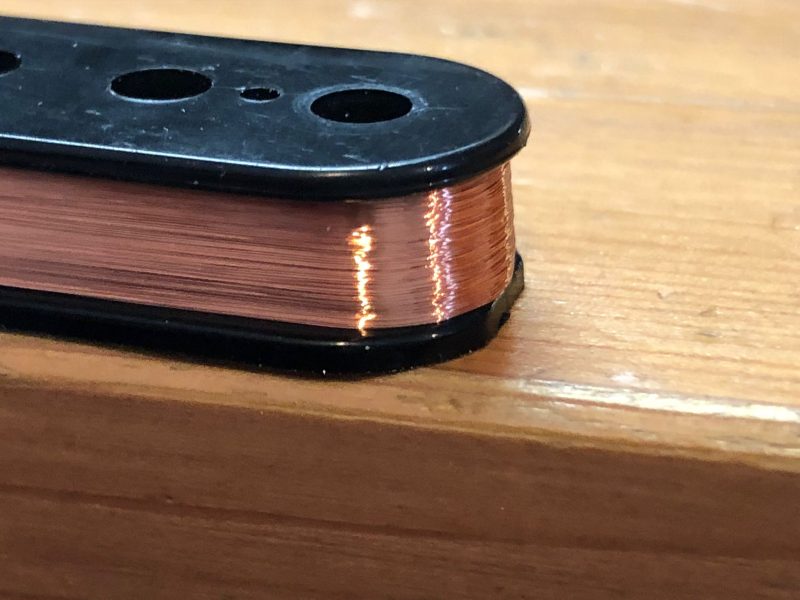

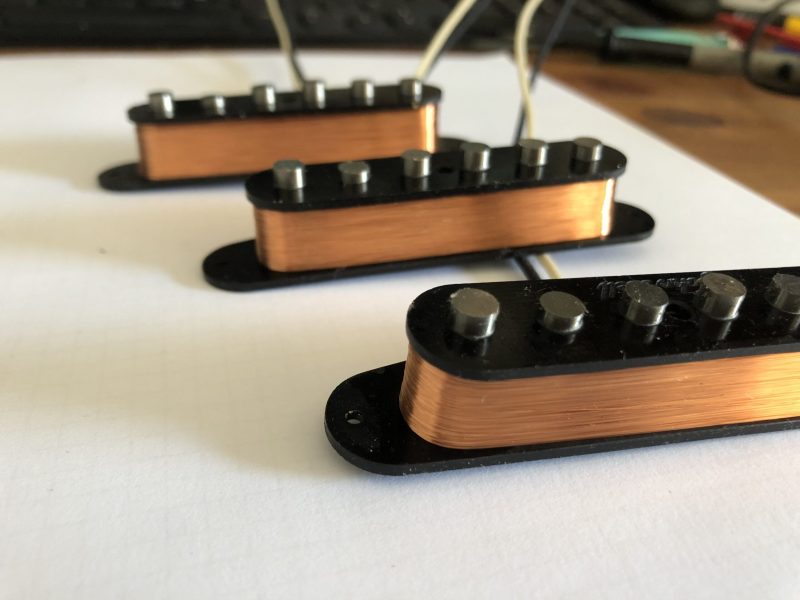

FOTOS

DOWNLOADS

A continuación tienes acceso a poder descargarte las últimas versiones de firmware (tanto del microcontrolador como de la pantalla táctil), además de los manuales de usuario y de documentos técnicos que te pueden ayudar cuandos empiezas a trabajar con Tonewinder.

MANUAL DE OPERACIÓN DE TONEWINDER v1.0

MANUAL DE OPERACIÓN DE TONEWINDER v1.1

DOCUMENTOS TÉCNICOS DE AYUDA

descarga del software

NOTA IMPORTANTE: Los archivos que usted descarga en esta sección, son archivos comprimidos tipo ZIP. Para poder utilizarlos es su Tonewinder, los debera descomprimir previamente. Los archivos para actualizar el ESP32 deben tener extensión “.BIN”, y el de la pantalla extensión “.TFT”.

Si actualiza la ESP32 con el archivo ZIP, ésta no funcionará, y deberá utilizar el programa FLASH DOWNLOAD TOOL (Ver Manual 7.3) para volver a cargar el programa mediante cable USB.

PRECIO

Los precios abajo indicados son exentos de IVA, aplicables para compras desde fuera de España. Para compras desde España se aplicará un 21% de IVA. Para el resto de paises, se realizará factura sin impuestos, siempre y cuando se proporcione el certificado de operador intracomunitario o similar, pero es posible que se apliquen impuestos en la aduana del pais de destino. Si hay unidades disponiles, el envío se realizará dentro de las 24 horas de haber recibido el pedido. En caso de no haber unidades en stock, se comunicará la fecha de entrega dentro de este plazo.

1.185,00 €

TONEWINDER V1.2

30 ,00€

ENVIO UNICO INTERNACIONAL

NUESTRA HISTORIA

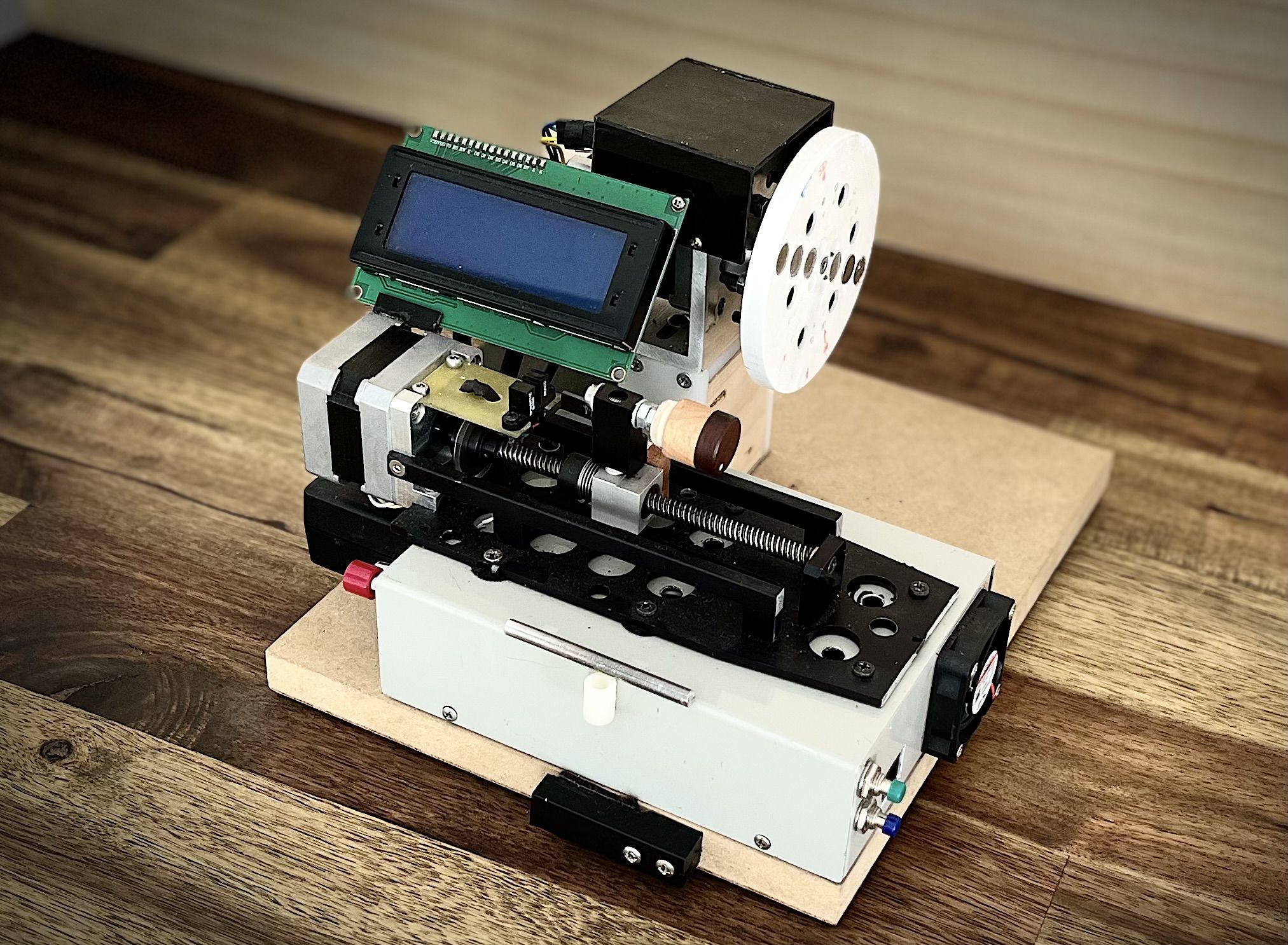

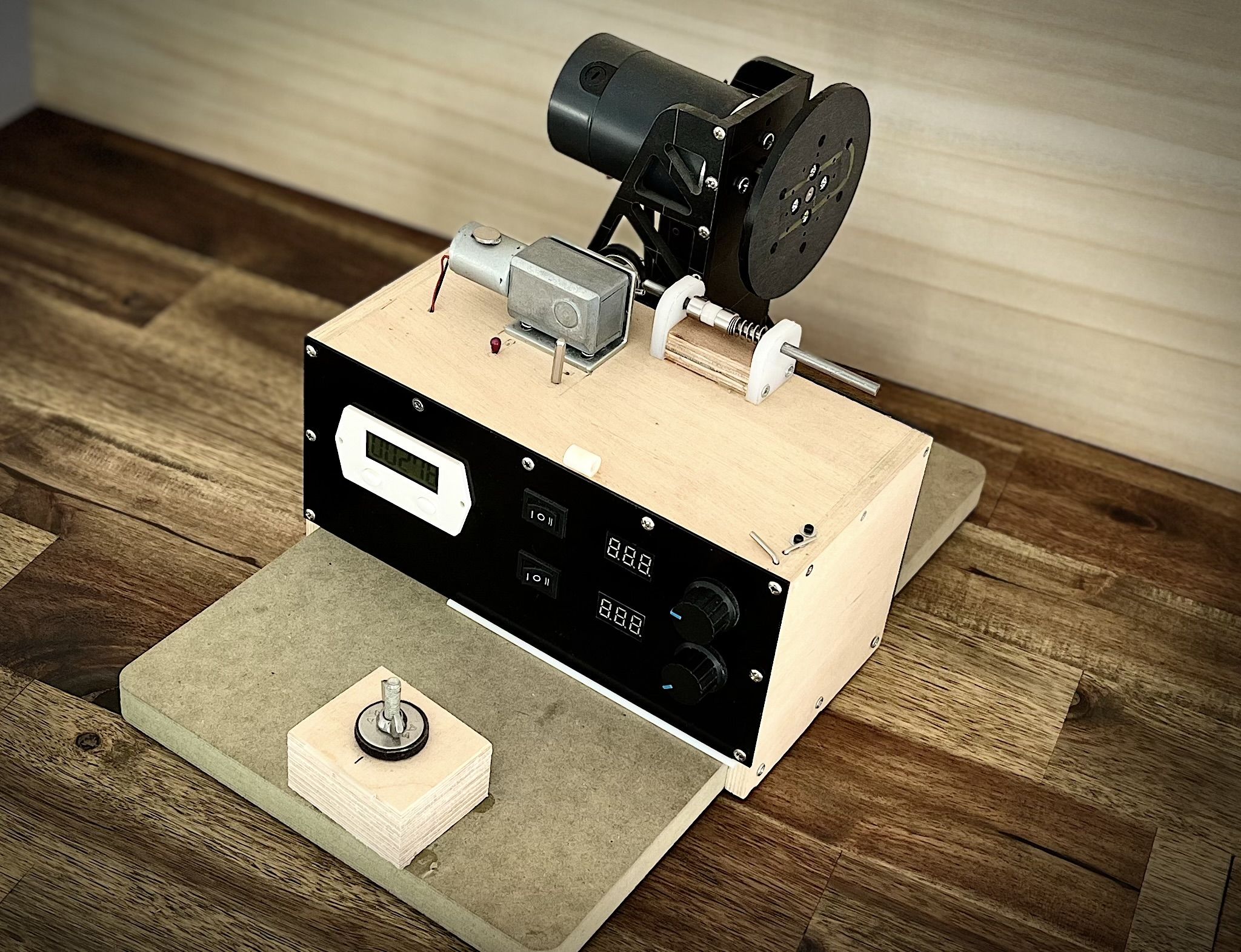

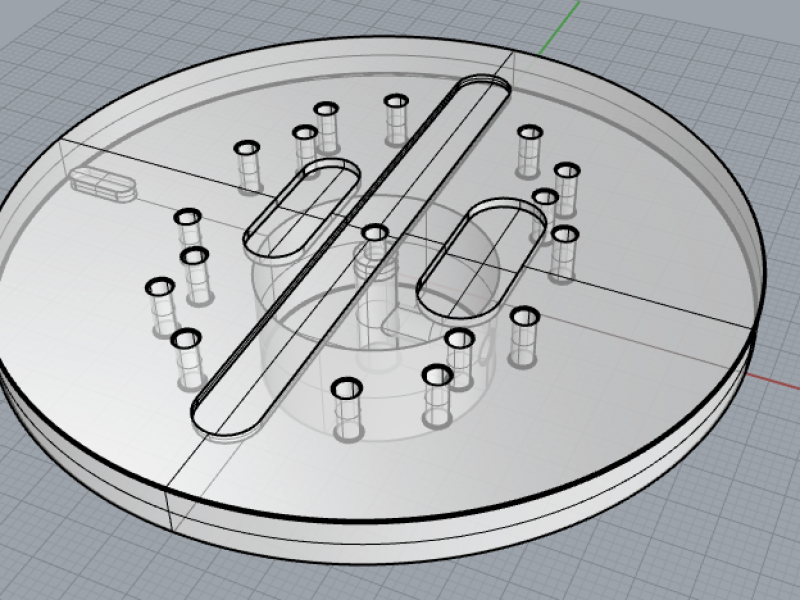

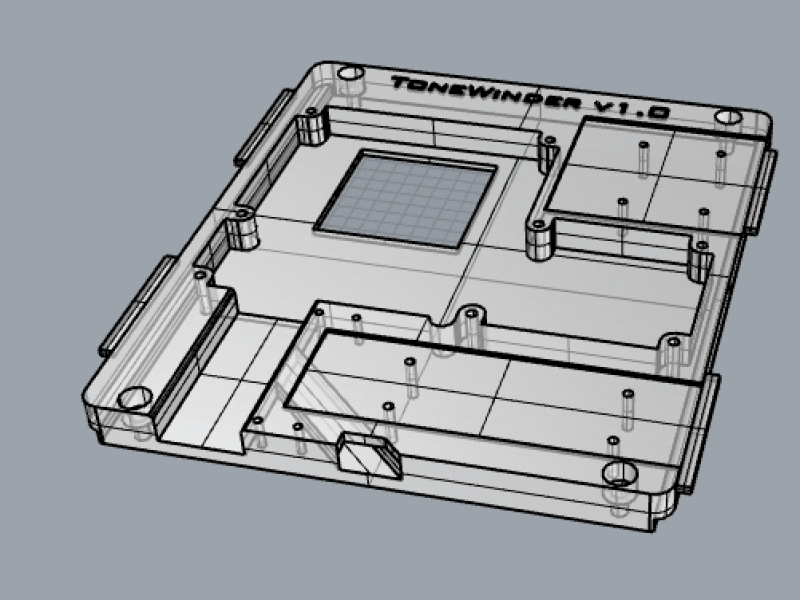

Ante la necesidad de disponer de una máquina automática para bobinar pastillas, y como resultado de los elevados precios que se venden las que son completamente automáticas, nos decidimos a crear una máquina CNC para este fin. La primera versión de ésta máquina, a pesar de ser muy eficiente, dependía del PC para poder compilarle el programa, después de modificar los parámetros básicos de la bobina (vueltas, sentido, hilo, altura de bobina, etc…), por lo que te hacía dependiente de un ordenador. Además no disponía de sensor de tensión del hilo.

La evolución de ésta primera versión fue el ToneWinder, cuyas carácterísticas principales, que hacen que sea única en el mercado son:

· Automática

· Autónoma.

· Fácil manejo.

· Medición de la tensión del hilo integrado.

· Clonado de bobinas creadas en modo pseudo-manual (Emulate).
